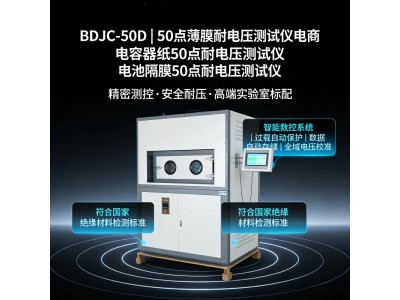

五十点电极法电压击穿试验仪 薄膜电极法50点电压击穿试验仪 一、测试标准与设备要求 测试标准 薄膜介电强度测试需遵循GB/T 1408.1-2016《绝缘材料电气强度试验方法》或ASTM D149等标准，测试电压范围通常为0-50kV，升压速率可调（如500V/s、1000V/s等）。 关键设备 介穿强度测试仪：需配备高精度电压传感器（误差≤2%）、电流检测模块（漏电电流1-30mA可调）及计算机控制系统。 电极配置：标准电极尺寸为Ф25mm×25mm或Ф75mm×25mm，需根据试样厚度选择。 二、测试方法与步骤 试样准备 薄膜厚度需均匀，建议按GB/T 6672标准测量厚度偏差，确保测试区域无缺陷。 试样数量通常不少于5个，环境条件需控制在温度15-25℃、湿度30%-60%。 测试流程 升压方式：可选择连续均匀升压（至击穿）或逐级升压（耐压测试）。 数据记录：记录击穿电压值，计算介电强度（击穿电压/试样厚度，单位kV/mm）。 三、结果分析与应用 性能指标 典型薄膜的介电强度可达1500V/mil（约59kV/mm）。 阻燃材料需额外满足UL 94V-0阻燃等级及环保标准。 应用场景 高介电强度薄膜适用于电子绝缘（如PCB基材）、航空航天（如TPU中间膜）等领域。 如需具体测试参数或设备操作细节，可进一步提供薄膜类型或应用场景以细化分析。 详细探讨薄膜50点耐压测试（即击穿电压测试）对环境的要求。环境条件是影响电气强度测试结果至关重要的因素，其重要性不亚于对电极的要求。如果环境控制不当，即使设备和电极符合标准，得到的数据也可能是无效或不可靠的。 以下是薄膜50点耐压测试对环境的要求，主要基于（如IEC602431,ASTMD149）和通用实践。 环境要求概述 1.温度与湿度：必须控制在标准范围内，防止材料受潮或物理特性改变。 2.浸渍介质：需要使用特定绝缘油来防止表面闪络，并散热。 3.大气压力：通常要求在标准大气压下进行，除非特别研究。 4.电磁干扰与振动：应尽量避免，防止仪器误动作。 5.清洁度：环境需清洁，防止灰尘和杂质影响。 一、温度与湿度(TemperatureandHumidity) 这是基本也是重要的环境参数。 标准条件：绝大多数标准规定，在进行测试前，样品和测试环境应在（23±2）°C和（50±5）%相对湿度（RH）下达到平衡状态（通常需要24小时或更长时间）。 原因： 湿度：湿度对击穿电压的影响极为显著。水分会吸附在薄膜表面，甚至渗透到非致密的材料内部，降低其表面电阻和体电阻。在高电场下，这极易引发表面闪络（沿着样品表面的放电）而不是本征击穿（通过样品体内的击穿），从而导致测试值异常偏低。50点测试中，湿度波动会导致数据分散性。 温度：温度会影响材料的结晶度、分子链段活动性以及电导率，进而影响其击穿性能。温度过高可能导致材料软化，在电极压力下变薄，从而击穿电压降低。 要求：测试应在恒温恒湿实验室或环境箱中进行。测试前，样品必须在标准温湿度条件下处理足够长时间（条件处理），测试过程也应在此环境下进行。 二、浸渍介质(ImmersingMedium) 为了防止表面闪络并提供均匀的散热环境，薄膜击穿测试几乎总是在绝缘油中进行。 介质类型：使用变压器油或硅油。其击穿强度本身必须远高于待测薄膜（通常要求>50kV/2.5mm或更高）。 作用： 1.抑制闪络：油介质的绝缘性能比空气好得多，能有效防止测试电压还未达到薄膜本征击穿强度时，就沿着薄膜表面与空气的界面发生放电。 2.散热冷却：击穿过程会产生热量，油可以帮助散热，避免热量累积导致材料热击穿，从而更真实地反映其穿强度。 3.消除气泡：油能填充样品和电极之间的微小空隙，排除空气气泡（气泡的介电常数低，易发生局部放电）。 要求：油槽应保持清洁，定期更换或过滤油液，防止油因多次击穿而碳化、老化或受潮污染。电极和样品必须浸没在油中，且液面以上有足够的安全距离。 三、大气压力(AtmosphericPressure) 标准条件：通常在(86~106)kPa的标准大气压下进行。 原因：空气压力会影响气体的绝缘强度（如帕申定律）。低气压（如高原地区）下，空气更容易被电离，会增加发生表面闪络或空气击穿的风险，即使样品在油中，其上方或周围也可能存在风险。对于常规测试，实验室一般都能满足此条件。若在非标准气压下测试，需在报告中注明。 四、电磁干扰与振动(EMIandVibration) 电磁干扰：击穿测试仪本身产生高电压，但也可能受外部大功率设备干扰，导致控制电路误判或记录错误。仪器应有良好的屏蔽和接地。 振动：实验台应稳固，避免外界振动传递到电极系统。微小的振动可能导致电极与样品间的接触点发生变化，引入测试误差。 五、安全环境(SafetyEnvironment) 高压测试存在风险，测试区域应有明显的警示标志、安全互锁装置（如油槽盖开关联动断电）和接地棒。 操作人员需经过培训，严格遵守安全规程。一、温度与湿度(TemperatureandHumidity) 这是基本也是重要的环境参数。 标准条件：绝大多数标准规定，在进行测试前，样品和测试环境应在（23±2）°C和（50±5）%相对湿度（RH）下达到平衡状态（通常需要24小时或更长时间）。 原因： 湿度：湿度对击穿电压的影响极为显著。水分会吸附在薄膜表面，甚至渗透到非致密的材料内部，降低其表面电阻和体电阻。在高电场下，这极易引发表面闪络（沿着样品表面的放电）而不是本征击穿（通过样品体内的击穿），从而导致测试值异常偏低。50点测试中，湿度波动会导致数据分散性。 温度：温度会影响材料的结晶度、分子链段活动性以及电导率，进而影响其击穿性能。温度过高可能导致材料软化，在电极压力下变薄，从而击穿电压降低。 要求：测试应在恒温恒湿实验室或环境箱中进行。测试前，样品必须在标准温湿度条件下处理足够长时间（条件处理），测试过程也应在此环境下进行。 二、浸渍介质(ImmersingMedium) 为了防止表面闪络并提供均匀的散热环境，薄膜击穿测试几乎总是在绝缘油中进行。 介质类型：使用变压器油或硅油。其击穿强度本身必须远高于待测薄膜（通常要求>50kV/2.5mm或更高）。 作用： 1.抑制闪络：油介质的绝缘性能比空气好得多，能有效防止测试电压还未达到薄膜本征击穿强度时，就沿着薄膜表面与空气的界面发生放电。 2.散热冷却：击穿过程会产生热量，油可以帮助散热，避免热量累积导致材料热击穿，从而更真实地反映其穿强度。 3.消除气泡：油能填充样品和电极之间的微小空隙，排除空气气泡（气泡的介电常数低，易发生局部放电）。 要求：油槽应保持清洁，定期更换或过滤油液，防止油因多次击穿而碳化、老化或受潮污染。电极和样品必须浸没在油中，且液面以上有足够的安全距离。 三、大气压力(AtmosphericPressure) 标准条件：通常在(86~106)kPa的标准大气压下进行。 原因：空气压力会影响气体的绝缘强度（如帕申定律）。低气压（如高原地区）下，空气更容易被电离，会增加发生表面闪络或空气击穿的风险，即使样品在油中，其上方或周围也可能存在风险。对于常规测试，实验室一般都能满足此条件。若在非标准气压下测试，需在报告中注明。 四、电磁干扰与振动(EMIandVibration) 电磁干扰：击穿测试仪本身产生高电压，但也可能受外部大功率设备干扰，导致控制电路误判或记录错误。仪器应有良好的屏蔽和接地。 振动：实验台应稳固，避免外界振动传递到电极系统。微小的振动可能导致电极与样品间的接触点发生变化，引入测试误差。 五、安全环境(SafetyEnvironment) 高压测试存在风险，测试区域应有明显的警示标志、安全互锁装置（如油槽盖开关联动断电）和接地棒。 操作人员需经过培训，严格遵守安全规程。 环境要求总结表 |环境因素|具体要求|原因与说明| |温度|23±2°C|避免材料特性变化，保证测试一致性。| |湿度|50±5%RH|至关重要。防止表面受潮导致闪络，避免数据偏低和分散。| |浸渍介质|清洁的高绝缘强度油（如变压器油）|必须使用。抑制表面闪络，提供均匀散热，排除气泡。| |大气压力|86~106kPa|标准实验室环境通常满足要求。非标需注明。| |电磁与振动|无强干扰、无显著振动|保证仪器稳定工作和测量准确性。| |样品处理|在测试环境下处理>24h|使样品与测试环境充分平衡，特别是湿度平衡。| 操作建议 1.预处理是关键：将薄膜样品放置在23°C/50%RH的标准环境中至少24小时，使其性能充分稳定。 2.油介质管理：定期检测绝缘油的击穿强度。如果油的强度下降，应及时更换或过滤。每次测试后，检查油中是否有因击穿产生的碳粒，并过滤清除。 3.实时监控：实验室好配备温湿度计，并在测试记录中注明当时的实际温湿度值，以便在数据出现异常时进行追溯分析。 4.遵循标准：终必须依据您所执行的特定产品标准（如针对电容器薄膜、绝缘薄膜等的标准）中的详细规定，它们可能对环境有更或特殊的要求。 总而言之，为获得准确可靠的50点耐压测试数据，必须将样品、电极和环境三者作为一个整体系统来严格控制，其中恒温恒湿和清洁的油介质是环境控制的。 电容器薄膜50点介电强度（击穿电压）试验仪对环境的要求极为严格。因为环境因素会显著影响薄膜的介电性能，如果控制不当，测试结果将失去准确性、重复性和可比性。 北京北广精仪仪器设备有限公司生产 电容器薄膜50点介电强度（击穿电压）试验仪 以下是详细的环境要求，主要依据（如IEC60243-1、ASTMD149）和行业佳实践。 一、总要求 测试环境的目标是：确保测试结果真实反映电容器薄膜本身的介电强度，而非受到外界环境条件的干扰。 二、具体环境要求 1.环境温度 要求：恒定且可控。通常标准实验室温度规定为23±2°C。 原因： 分子运动：温度升高会使薄膜分子热运动加剧，导致载流子迁移率增加，从而降低材料的电阻率，可能使击穿电压值偏低。 散热：击穿过程有热击穿机制。环境温度过高会不利于试样在测试过程中的热量散发，增加热击穿的概率。 重复性：保持温度恒定是保证批次间、不同日期测试结果可重复对比的前提。 2.相对湿度 要求：严格控制。通常标准规定为50%±5%或50%±10%。 原因：（这是对薄膜测试影响的因素） 水分吸附：高分子薄膜（如BOPP、PET）会从空气中吸附微量水分。湿度越高，吸附量越大。水分会显著增加薄膜的电导率，并可能改变其介电常数，导致击穿电压严重下降。 表面闪络：即使在油中测试，如果从油槽中取出试样到装夹的过程中环境湿度过高，也可能在试样表面形成微小的水膜，影响表面电阻，间接影响结果。 设备安全：高湿度环境可能引起高压部分的凝露，造成设备短路或安全隐患。 3.测试介质（油浴环境） 这是薄膜50点测试的环境要求，因为它直接包裹着试样和电极。 介质类型：必须使用标准化的电气绝缘油，如变压器油或硅油。严禁使用非标准或已污染的油。 介质作用： 绝缘与冷却：防止沿面闪络，均匀散热。 均匀电场：油的介电常数高于空气，能改善电场分布。 对油浴的要求： 清洁度：油必须保持高度清洁，无杂质、水分和气泡。微小的杂质或气泡在高压下会发生局部放电，侵蚀薄膜，导致击穿电压值异常偏低。 油温：油温也需控制，通常与环境温度一致（如23°C）。测试过程中油温会缓慢上升，但应避免大幅波动。 定期更换/过滤：根据使用频率，需要定期对绝缘油进行过滤或更换，以确保其绝缘性能。 4.大气压力 要求：通常在标准大气压下（86kPa~106kPa）进行。对于常规测试，只要实验室不在高原或气压地区，此因素影响较小。 原因：气压会影响气体的击穿场强（帕申定律）。如果测试在空气中进行，气压影响巨大。但在油中进行时，影响被屏蔽。不过，保持标准气压是良好实验室实践的一部分。 5.电磁干扰与振动 电磁干扰： 要求：远离强电磁干扰源（如大功率电机、变频器、无线电发射设备）。 原因：高压测试信号微弱，电磁干扰可能影响电压采集系统的稳定性，导致读数不准或误动作。 振动与灰尘： 要求：试验台应稳固，避免明显振动。环境应保持清洁，无大量灰尘。 原因：振动可能影响电极的稳定接触。灰尘落入油中或附着在试样上会成为杂质。 6.电源质量 要求：稳定的交流电源，电压波动范围应在额定电压的±10%以内。好配备稳压电源。 原因：电源波动会影响高压升压器的输出稳定性和控制系统的精度。 三、总结：理想测试环境的构成 为确保您的电容器薄膜50点介电强度测试数据可靠，您的实验室环境应尽可能满足以下条件： |环境因素 |理想要求| 主要原因| |温度 |23±2°C| 避免热运动影响材料电性能，保证测试重复性| |相对湿度| 50%±5%| 防止薄膜吸潮导致电性能劣化，保障设备安全| |测试介质（油）|标准的绝缘油| 防止闪络、均匀电场，避免杂质引起提前击穿| |实验室环境| 无强电磁干扰、无振动 |保证测量系统精度和稳定性，避免外界污染| |电源| 稳定，建议使用稳压器| 确保升压速率和电压读数的准确性| 简单来说，一个的电容器薄膜击穿电压测试实验室，应该是一个恒温恒湿、干净整洁、电磁环境洁净的屏蔽房间。任何对环境控制的疏忽，都会使昂贵的设备和精密的电极系统失去意义，因为您测量的不再是材料本身的特性，而是被环境噪声污染后的数据。 在进行正式测试前，尤其是对比不同批次产品或进行质量认证时，必须花费时间让试样和测试油在标准温湿度环境下充分稳定（通常需要24小时以上），以达到热平衡和湿平衡，这是获得准确数据的关键步骤。 50点电极法与单点电极法的区别 一、测试原理与结构差异 单点电极法 采用单一电极对试样进行局部测试，通过球面电极（如Ф25mm）施加压力并传导电流，适用于小面积均匀性评估。 50点电极法 通过多电极阵列（如50个独立电极）同步或分时测试，覆盖薄膜不同区域，可检测材料整体均匀性及局部缺陷。 二、应用场景对比 单点电极法 适用于常规介电强度测试（如GB/T 1408.1标准）。 典型应用：电子元件绝缘层、单层薄膜的快速检测。 50点电极法 专为高精度需求设计，如锂电隔膜（需评估50个点位击穿电压分布）。 优势：可识别材料内部微缺陷，提升电池安全性。 三、设备与成本差异 单点电极法 设备简单测试效率高，但数据代表性有限。 50点电极法 需多通道控制系统 支持三相负荷平衡，但调试复杂。 四、数据可靠性 50点法通过多点统计降低随机误差，结果更接近实际工况（如航空航天用TPU薄膜需满足50点均一性要求） 50点电极法测试步骤详解 一、测试前准备 设备检查 确保电压击穿试验仪的50点电极阵列完好，电极间距符合标准（如ASTM D149要求），高压输出模块（0-100kV）和电流检测系统（0-40mA）校准完成。 试样处理 薄膜样品（如锂电隔膜）需在标准温湿度（15-25℃/30%-60%RH）下预处理24小时。 使用厚度仪（如GB/T 6672标准）测量试样厚度，确保均匀性（偏差≤5%）。 二、测试流程 电极安装 将试样平铺于50点电极阵列上，通过机械压紧装置（压力0.1-0.5MPa）确保电极与薄膜接触良好。 参数设置 升压模式：选择连续升压（500V/s或1000V/s）或逐级升压（每级保持10s）。 击穿判定：设定电流阈值（如1-30mA）和电压上限（如50kV）。 自动化测试 启动程序后，系统依次对50个电极点位施加电压，记录击穿电压值。 每个点位测试完成后自动跳转至下一位置，避免重复测试。 三、数据记录与分析 结果输出 生成击穿电压分布图，计算50点平均介电强度（击穿电压/厚度，单位kV/mm）及标准差。 缺陷定位 通过击穿电压异常点位（如低于平均值20%）识别薄膜局部缺陷（如针孔、杂质）。 四、安全与维护 设备清洁 测试后需用无水乙醇清洁电极，防止残留物影响下次测试。 校准周期 建议每50次测试后对高压模块和电流传感器进行校准。 五、典型应用案例 锂电隔膜：50点法可检测隔膜均匀性，确保电池安全性（如击穿电压≥1500V/mil）。 电子薄膜：用于PCB基材的绝缘性能评估，需满足50点数据离散度<5%。 50点电极法测试时间与灵敏度分析 一、测试时间控制 单点测试耗时 每个电极点位的击穿测试时间约10-30秒（含升压、击穿判定及数据记录），50点完整测试需8-25分钟。 快速测试模式（1000V/s升压速率）可缩短至5-8分钟，但需牺牲部分精度。 自动化优化 设备支持并行测试，通过多通道控制可将总时间压缩至3-5分钟。 二、灵敏度影响因素 电流检测精度 设备需具备0.1m电流分辨率（如ASTM D149标准要求），以捕捉薄膜微击穿信号。 电极接触质量 电极压力需稳定在0.1-0.5MPa，接触不良会导致灵敏度下降（误差可达±15%）。 环境干扰 湿度波动（>±5%RH）或温度变化（>±2℃）可能引入5%-10%的测量偏差。 三、典型应用数据 锂电隔膜测试：50点法可检测到0.1μm级针孔缺陷，灵敏度较单点法提升3倍。 数据离散度：优质隔膜50点测试结果的标准差应<5%（单点法通常>10%）。 50点电极法测试时间优化策略 一、硬件与参数优化 并行测试技术 采用多通道同步控制系统，通过50个独立电极同时施加电压，可将总测试时间从单点法的25分钟压缩至3-5分钟。 升压速率调整 快速升压模式（1000V/s）适用于均匀性良好的薄膜（如BOPET），单点测试时间可缩短至10秒内。 敏感材料（如锂电隔膜）建议采用500V/s升压速率，避免因过速升压导致误判。 二、软件与流程优化 自动化程序 预编程测试序列（如ASTM D149标准），自动跳过已击穿点位，减少无效等待时间。 数据压缩存储 将结果实时保存为CSV格式，避免因数据记录延迟拖慢测试进度。 三、环境与操作控制 温湿度稳定 保持测试环境在15-25℃/30%-60%RH，避免因环境波动导致重复测试。 电极维护 定期用丙酮+5%稀盐酸清洗电极，确保接触电阻稳定（接触不良可增加10%-15%测试时间）。 四、典型应用案例 锂电隔膜测试：50点法优化后，单次测试时间≤5分钟，数据离散度<5%。 电子薄膜检测：通过快速扫频技术（Fast Sweeps）提升效率，较传统方法快2-3倍。 电极法50点电压击穿试验仪概述 电极法50点电压击穿试验仪是于绝缘材料（如锂电池隔膜、塑料薄膜等）击穿电压测试的高压装置，采用50点电极法批量检测，符合GB/T 36363-2018、IEC 60674-2等标准。 功能与优势 1.自动化测试 l一键完成50个测试点，减少人为误差，数据复现性高。 l支持计算机控制，数据可存储、导出及打印。 2.安全保护 l具备过压、过流、接地保护及高压平台安全锁定功能。 3.参数范围 l电压：DC 50V-6kV，精度≤2%。 l电流：0-5mA，支持快速放电（0.1s-999.9s可调）。 适用标准与材料 l标准：GB/T 36363-2018（锂电池隔膜）、GB/T 13542-2006（塑料薄膜）。 l材料：聚烯烃隔膜、聚氨酯薄膜、聚丙烯薄膜等绝缘材料。 典型设备参数 参数 指标 来源 试验电压 DC 50V-6kV 电压精度 ≤2% 电极配置 50点电极法 控制方式 计算机全自动控制
