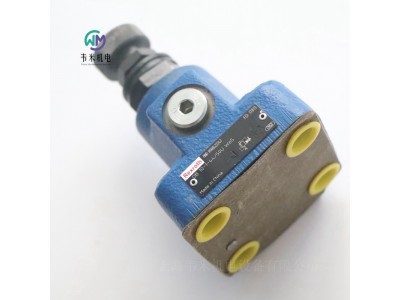

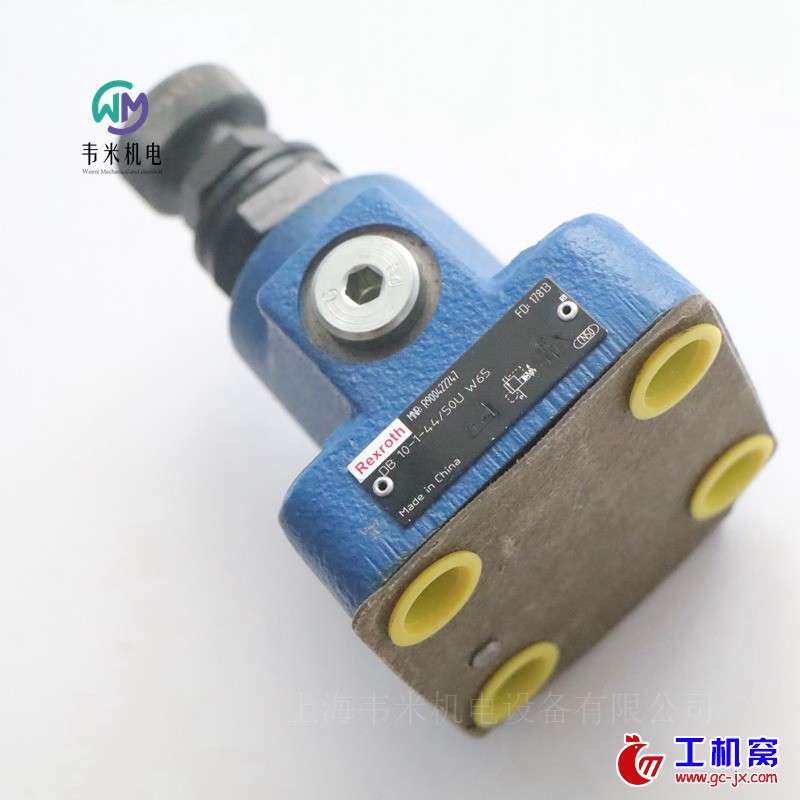

力士乐REXROTH溢流阀DB10-1-4X/50UW65
R900422247 DB10-1-44/50UW65
公称尺寸 10, , 通过液压致动,
液压 阀门 压力阀 机械溢流阀 溢流阀
特点
高性能范围内的工业液压阀。基于设定值可靠限压
座阀
先导式
旋钮
压力调节范围 4 ...50 bar
参数
连接图 ISO 6264-06-09
产品系列 DB.10,20
工作压力，值 [bar] 350.0
流量 [l/min] 200.0
连接类型 底板安装
公称尺寸 10
驱动类型 通过液压致动
端口数量 2
切换位置数量 2
液压油 HVLPD、HFC、HL、HLP、HLPD、HVLP
密封材料 NBR
重量 [kg] 1.87
密封套件R900722821 DB/DR 20 K.-1X/
密封套件R900722824 DB10-4X/W65 HV
溢流阀R900425646 DB20K1-1X/50XYU
力士乐溢流阀DB10-1-44/50UW65力士乐REXROTH先导式溢流阀DB(W)...65 型
通径10 和25
1X; 4X 系列
工作压力350 bar
流量400 L/min
特征
一用于底板安装
安装面按DIN 24 340 E型 10通径和25通径和 CETOP-RP 121 H，底板须单独订货
一用于螺纹连接
一作为插装阀
一4种调节元件
旋钮
带护罩的六角套简螺丝
带锁有刻度旋钮
不带锁有带刻度旋钮
—5种压力等级
一通过顶装方向阀电磁铁操作卸荷(仅适用螺纹连接阀)
已通过设计测试的安全阀DB.K../..E，1X系列按压力元件指导DGRL97/23EG
在订购一个经过设计认证的溢流阀前，请先确认所需在响应用备注必需考虑在内！应压力p时，安全阀的允许流量qvmax(即元件标示于位置“G”的数值）必须大过系统有可能达到的流量。
合适的规范必需计算在内！
按照DGRL97/23/EG流量即使增加，系统压力也一定不会超过响应压力的10%（请见于元件标示）。
一不超过在元件标示标明的允许流量。
一安全阀的回油油路必需要安全地回油。油液一定不能于回油系统积聚（请用于资料表AD2000-A2）。
元件标示标明响应压力是在生产以流量2L/min设定的。
元件标示标明的允许流量有效于：
一不带背压的先导“外部”（=Y在订货号中）回油油路，回油油路的允许背压（油口T)<10bar
安全阀的回油管（油口T和Y)必须以安全的方式排放，油液一定不能汇集到一个排放管路中。
当拆除安全阀的密封件时，钻孔“XY”不带油口X
压力元件指导的要求及资料表AD2000-A2必需考虑在内！
功能说明、剖面图
DB和DBW型阀是插装结构先导式溢流阀，用于限制系统压力（DB型），或限制和电磁卸荷（仅-螺纹连接型）系统压力。
该阀组成主要包括阀体（1)和溢流阀插装元件（2）。
管路A中的压力作用于阀芯（3），并经过节流孔（4和5）同时作用于球阀芯（6）。当管路A中的压力超过弹簧（7）设定的压力值时，球阀芯（6)克服弹簧力（7)开启。
来自油口A的油液此时经节流孔（4和5）流入弹簧腔（8）。在DB-4XI.型阀中，油液从弹簧腔经控制通路（9和10)由内部引回油箱.而在DB..-4X/..Y.型阀中经控制通路（9和10)由外部引回油箱。
由于球阀芯（3）处于平衡状态，油液由A管路流向B管路，而系统设定压力保持不变。
压力表接口（12）可以监测系统压力。
该溢流阀可以经油口X（13）卸荷或切换到另一个压力（次级压力)设定值。
DBW型溢流阀（仅螺纹连接型）
原则上，该阀功能与DB型阀相同。
借助顶装方向阀可控制主阀卸荷。
技术参数
安裝位置 任意
环境温度范围
型号DB...
-30至+80°C（用于丁腈橡胶密封件)
-15至+50°C(用于氟橡胶密封件)
型号DBW..G..
-30至+50°C（用于丁腈橡胶密封件)
-15至+50°C(用于氟橡胶密封件)
阀体材料之强度 阀体材料之选择已包括在所有工作压力下之安全系数（例如：参考压力强度，螺纹强度及紧固扭矩）。
压力介质温度范围
-30至 +80°C（丁腈橡胶密封件)
-15至+80°C(氟橡胶密封件)
黏度范围 10 至 800mm²/s
油液清洁等级按ISО标准 油液允许污染等级按ISO4406(C)第20/18/15级3)
技术数据上的差异（对于已通过没汁测试的溢流阀）
液压介质 矿物油 (HL，HPD)按DIN 51 524和DIN 51 525
油液温度范围
-30至+80°C（用于丁腈橡胶密封件)
-20至+80°C(用于氣橡胶密封件)
粘度范围 12至230mm²/s
一般准则
卸荷工作原理(DBAW../DBAE.../DBAEE..)不能作为安全功能！
DBAW...B...-2X...和DBAE...或DBAEE...，当电流消失或缆线破裂时的可设定压力会被选用（环流压力），对于DBAW..A..-2X...型号压力溢流功能被启动。
先导油内排在T口的背压或先导油外排在Y口的背压为1：1增加于先导控制压力之上。
德国力士乐REXROTH溢流阀订货号和型号：
R900422247 DB10-1-4X/50UW65
R900422248 DB20-1-4X/50UW65
R900407389 DB10-1-44/200UW65
R900372794 DB10-1-4X/200W65
R900560158 DB10-1-4X/200VW65
R900592765 DB10-2-4X/315W65
R900389364 DB20-1-4X/350W65
R900405532 DB10G2-4X/100W65
R900412324 DB20G1-4X/100W65
R900969700 DBW10BG1-4X/315-6EG24N9K4W65
R900947873 DBW15AG2-4X/200-6EG24N9K4W65
R900934880 DBW20AG2-4X/315-6EG24N9K4W65
