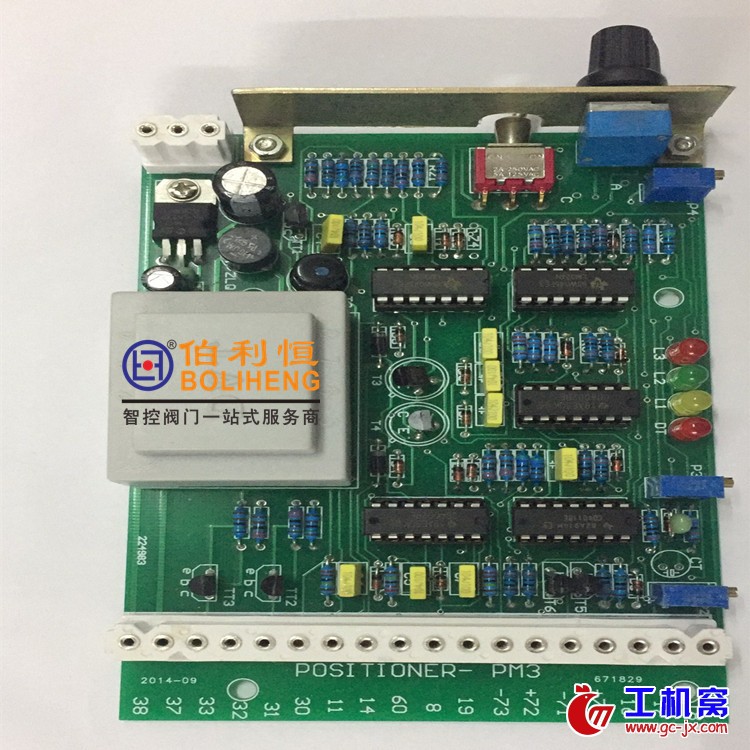

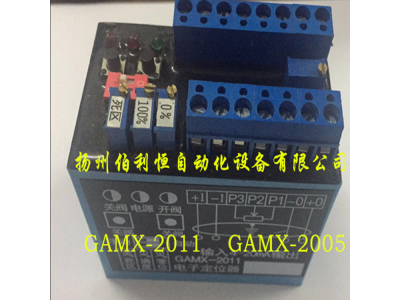

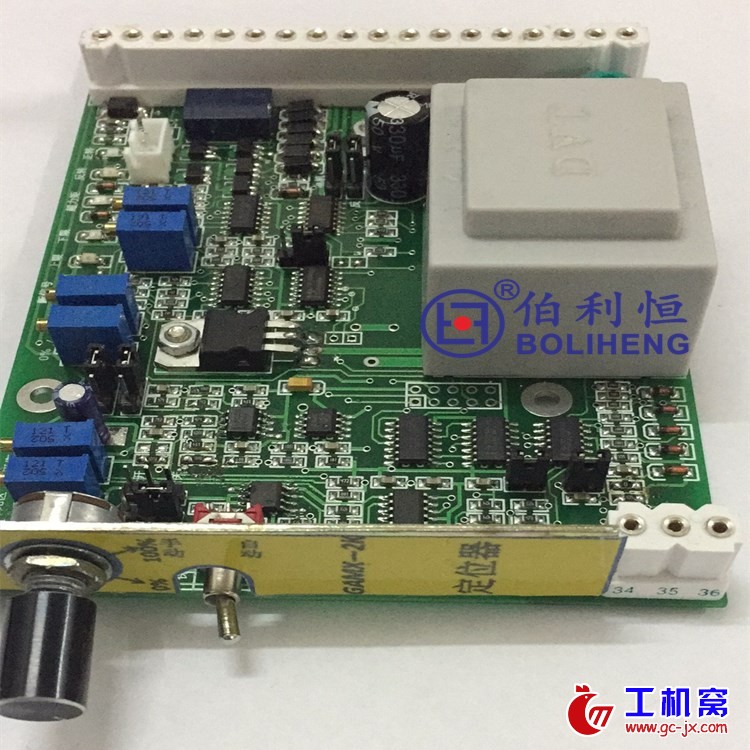

GAMX系列电动执行机构
位置定位器使用说明书
一、 主要技术参数
1、输入信号：4－20mA 2、输入电阻250欧姆
3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块,
4、输出电阻：0－500欧姆（特殊需要0－750欧姆）
5、反馈电位器： 0－1K欧姆 6、基本误差：±1％
7、死区：0－3％可调 8、电源电压：220V±10％
9、环境温度：－25℃－＋55℃ 10、相对湿度：≤90％（不结露）
二、 主要功能
1、 运行方式：正向：4mA阀关闭，20mA阀开启 反向：4mA阀开启，20mA阀关闭。
2、 中断保持：失去信号时，执行器可保持原位，关闭或开启，出厂时中断信号设定执行器保持原位。
3、 本机手动运行：本机手动运行是使定位器模拟一个4－20mA输入信号，使执行器手动调节全开或全关。
4、 0％位置：定位器0％，使执行器全关到位。
5、 100％位置：定位器100％，使执行器全开到位。
6、 短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。远程控制为点动状态。
