<>具有复式双滚道结构

<>采用合金材料或不锈钢材料.

<>使用聚四氟密封圈

<>滚道表面可进行渗氮热处理

<>适用各种性质的介质

管线焊接工艺:

工艺管线均采用TIG钨极氩弧焊。

◆液氨鹤管产品特点

1)对滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;

2)随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;

3)装卸过程中,在槽车正常移动范围内与槽车随动:

4)装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小。

◆液氨鹤管主要参数

适用介质:各种液态和气态产品

公称口径: DN25- DN150

设计温度: -196°C一250°C

设计压力: -0.08 Mpa- - 6.0 Mpa

管道材质:碳钢、不锈钢、衬管

一、产品名称:液氨鹤管

二、规格型号: AL2543 DN50/DN25

三、设计参数:

1、工作压力: 0.4MPa 设计压力: 1.6MPa;设计压力: 2.5MPa

2、工作温度: -18.4C~+33.1C 设计温度: -40C~+100C .

3、输送介质:液氨

4、接管法兰标准: HG20594-97 液相: PN2.5 DN50 ;气相: PN2.5 DN50

5、接车形式:快装接头

四、产品主要材质:

管道法兰及管件: 304;球阀: 304;快装接头: 304 .

支撑系统: Q235-A;其它: Q235-A;

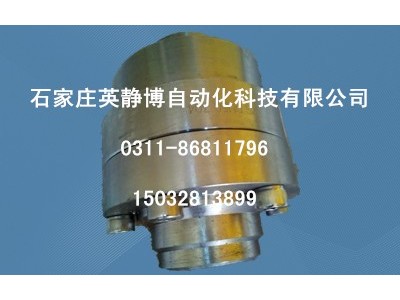

旋转接头:外圈30CrMo或45钢,锻件I1级,内圈304,法兰304,

主密封圈: PTFE+碳纤维+石墨,钢卡316L。
