产品概述

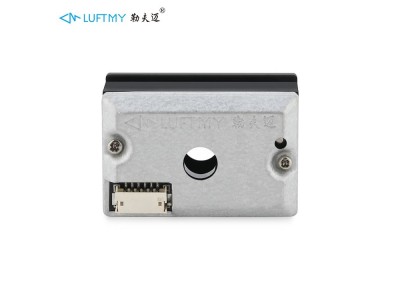

GDS06红外PM2.5粉尘传感器利用光学散射的原理，获取颗粒物浓度大小。因为微粒和分子在光的照射下会产生光的散射现象，与此同时还会吸收部分照射光的能量。当一束平行单色光入射到被测颗粒场时，会受到颗粒周围散射和吸收的影响，光强将被衰减。可求得入射光通过待测浓度场的相对衰减率。而相对衰减率的大小基本上能线性反应待测场灰尘的相对浓度。光强的大小和经光电转换的电信号强弱成正比，通过测得电信号就可以求得相对衰减率，进而就可以测定待测场里灰尘的浓度，再应用单片机进行PWM、UART 通信。

红外PM2.5传感器应用领域

◆ 空调

◆ 空气净化器

◆ 便携检测仪

◆ 其它家用电器

◆ 车载空气净化

◆ 新风系统

◆ 智能检测仪

基本特性

传感器参数

＜注意点＞

◆ 本产品原则上仅适用于上述应用领域，用作其他用途时，需要用户自行验证。

◆ 本产品请尽量远离高频高压发生源，以避免因高频高压造成的干扰。

◆ 无规则的剧烈震动会造成本产品测量误差增大。

◆ 外界光会造成本产品的测量误差增大，因此安装于设备时，应尽量避免外 界光的射入。

◆ 本产品检测孔请勿堵塞或进入大颗粒物体，使用时请安装在过滤网后方。建议过滤网径：10--20μm厚度：3--5mm。

命名方式

产品型号命名规则：GDS # #   L M N Y W

内部电路框图

应用电路

数字型（UART输出）应用电路

PWM输出型应用电路

数据传输

UART 输出

传感器采用标准全双工 UART 串口通信，默认波特率为9600bps，也可以通过片选端选择波特率为2400bps，在应用过程中， 只需接收灰尘浓度数据，传感器默认状态下为持续工作，串口数据解码后得到灰尘浓度值，单位为 ug/m3，也可以通过发送指令改为串口数据询问应答模式。

详细的串口通信格式及数据解码参见《附录 1》。

PWM 输出

传感器通过 PWM 口（第 4 脚）输出 PWM 信号，该 PWM 周期为 2S，按低电平 宽度计算灰尘浓度值。引脚输出的脉冲宽度对应粉尘浓度的平均值。

低脉冲时间与粉尘浓度的关系：1ms = 1ug/m3

例如低电平宽度为 100ms，则对应灰尘浓度为 100ug/m3。 浓度输出范围为 1ug/m3～500ug/m3。 该浓度值内部进行了软件滤波处理，跳动幅度相对较小。
